-Verniciatura Polveri

-Colore RAL7030-7032-7035

-Superfici non verniciate Zincate/Tropicalizzate

-Norme di riferimento CEI60439-IEC439-1

-Accessibilità Anteriore/posteriore

-Arrivo cavi Alto/basso

Dimensioni
-Profondità 400-500-600-800mm
-Altezza 2000-2200-2400mm
-larghezza (1 colonna + vano cavi) 900mm

COMPOSIZIONE QUADRO

Modularità quadro
Altezza utile quadro H2000mm = 1800mm 18 moduli
Altezza utile quadro H2200mm = 2000mm 20 moduli
Altezza utile quadro H2400mm = 2200mm 22 moduli
Ogni modulo corrisponde a 100mm
Ogni colonna può essere suddivisa in base alle esigenze dell’ impianto e allo stesso tempo essere equipaggiata con diverse tipologie di apparecchiature:

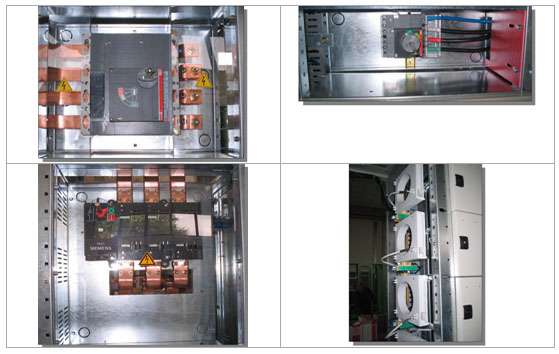

-Interruttori/sezionatori di arrivo linea max 2000A
-Interruttori di partenza max 1250A
-Avviamenti diretti max 250kW
-Avviamenti con Inverter max 250kW
-Avviamenti con soft-start max 250kW
-Strumentazione
-Interruttori modulari max. 125A
-PLC di comando

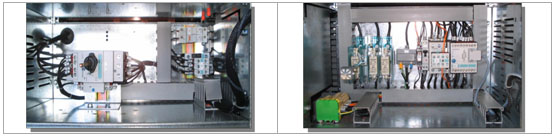

INGOMBRI AVVIAMENTO DIRETTO
(INT. PROTEZIONE + TELERUTTORE)

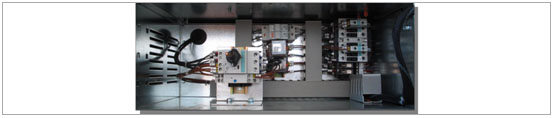

INGOMBRI AVVIAMENTO INVERTITORE
(INT. PROTEZIONE + TELERUTTORE)



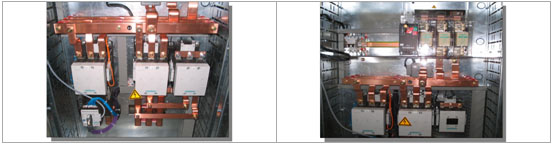

INGOMBRI AVVIAMENTO STELLA/TRIANGOLO
(INT. PROTEZIONE + TELERUTTORI)



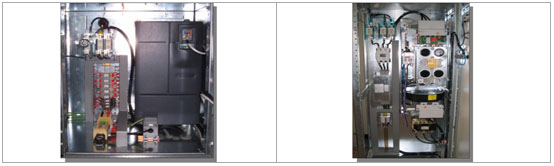

INGOMBRI AVVIAMENTO INVERTER/SOFT START
(PROTEZIONE FUSIBILI+TELERUTTORI)



COMPOSIZIONE QUADRO

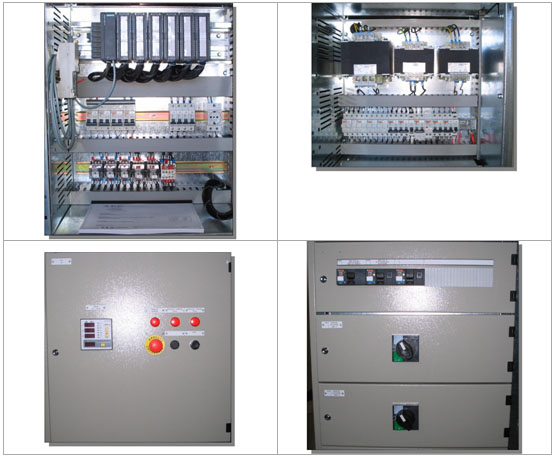

PANNELLI STRUMENTAZIONE/PLC

I vani “strumentazione” e “PLC” sono accessibili per mezzo di portelle incernierate provviste di serrature.
Le apparecchiature possono essere fissate all’interno del vano,direttamente sulla portella o su appositi pannelli modulari.
I pannelli hanno la seguente modularità: 1Mod.=100mm
Le misure possibili vanno da 100mm a 2200mm.

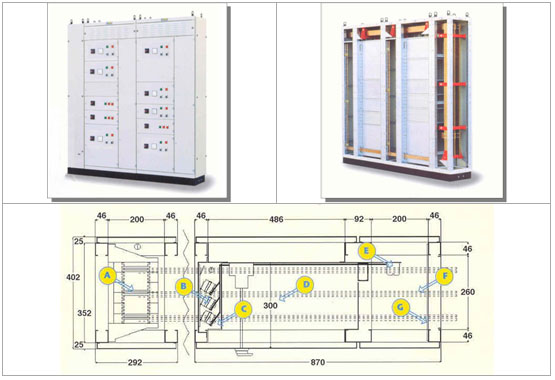

MCC CON ACCESSIBILITA FRONTALE

CARATTERISTICHE
Questo tipo di armadio viene utilizzato in applicazioni dove il quadro può essere posizionato a muro o a ridosso di un altro quadro.
Questa struttura rende accessibile il sistema a sbarre anche dopo l’istallazione in modo da permettere l’inserimento di nuove utenze e agevolare la manutenzione periodica.

A - Vano risalita supplementare per connessione all’interruttore generale.
B - Barre omnibus verticali su ogni colonna
C - Protezione in materiale isolante
D - Profondità utile di cablaggio
E - Morsettiere di collegamento
F - Barrature verticali superiori
G - Staffe di ammarro cavi

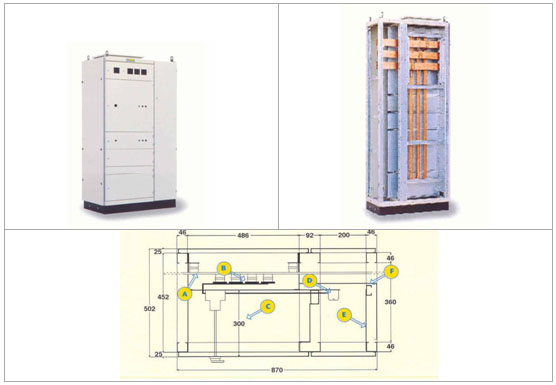

MCC CON ACCESSIBILTA POSTERIORE

CARATTERISTICHE
Questo tipo di armadio viene utilizzato in applicazioni dove il quadro può essere accessibile sia frontalmente che posteriormente.
In questa struttura il sistema a sbarre si trova sul lato posteriore rendendo cosi completamente sfruttabile quello anteriore.
In questo caso le risalite vengono utilizzate soltanto per le connessioni esterne al quadro permettendo cosi un’ ottimizzazione degli ingombri.

A - Barre omnibus principali orizzontali
B - Barre omnibus verticali su ogni colonna
C - Profondità utile di cablaggio
D - Morsettiere di collegamento
E - Staffe di ammarro cavi
F - Segregazione vano cavi
